Регистраторы расхода «МАГИКА-РИ1000» и «МАГИКА-РИ2000» с импульсным выходом
 Регистраторы расхода с импульсным выходом серии «РИ» («МАГИКА-РИ1000» и «МАГИКА-РИ2000») являются унифицированными модулями для применения в многопоточных теплосчетчиках «МАГИКА». Регистраторы расхода серии РИ предназначены для измерения объемного расхода воды и преобразования объема в весовые импульсы.
Регистратор расхода «МАГИКА-РИ2000» может одновременно обслуживать два трубопровода. При этом метрологические характеристики его каналов калибруются автоматически на проливном стенде с расхождением между каналами не более 1%.
Регистраторы серии «РИ» являются самостоятельными функционально законченными приборами семейства «МАГИКА», имеют собственный источник питания и могут использоваться как обычные электромагнитные расходомеры для работы совместно с любыми тепловычислителями или измерителями объема, имеющими импульсные входы.

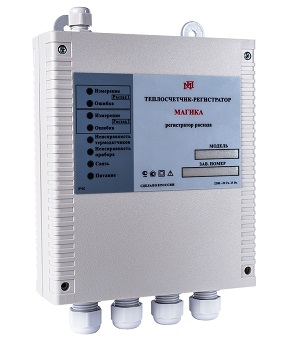

Регистраторы расхода «МАГИКА-РИ1000» и «МАГИКА-РИ2000» конструктивно выполнены в виде электронного блока, к которому подключаются один (для «МАГИКА-РИ1000») или два (для «МАГИКА-РИ2000») электромагнитных первичных преобразователя расхода различных условных диаметров, производимых ЗАО «ВКТ-пром» г. Киров. По отдельному заказу возможно подключение электромагнитных первичных преобразователей расхода многих других российских и иностранных производителей.
Выходные весовые импульсы с частотой следования не более 18 Гц выдаются из регистратора в тепловычислитель через один или два оптрона.
Метрологические характеристики измерения объемного расхода для регистраторов «МАГИКА-РИ1000» и «МАГИКА-РИ2000» регламентированы сертификатом ГОССТАНДАРТ РФ № 12763, зарегистрированы в Госреестре средств измерения под номером №23302-02, и подтверждены экспертным заключением ГОСЭНЕРГОНАДЗОРа РФ №129-ТС.
Метрологические характеристики
Рекомендованные (но не обязательные) диапазоны измерения объемного расхода с погрешностью не более +2% приведены в таблице.
Диаметр условного прохода |
Рекомендуемые поддиапазоны измерения объемного расхода м3/час |
|
Ду мм |
Д1 |
Д2 |
Д3 |
Д4 |
Д5 |
Д6 |
15 |
0.02-6 |
0.025-4 |
0.03-6 |
0.04-5 |
0.05-5 |
0.06-5 |
25 |
0.02-6 |
0.03-6 |
0.035-8 |
0.04-8 |
0.05-10 |
0.06-12 |
40 |
0.07-14 |
0.1-20 |
0.15-30 |
0.1-14 |
0.15-20 |
0.2-30 |
50 |
0.12-30 |
0.15-40 |
0.2-60 |
0.15-30 |
0.2-40 |
0.25-50 |
80 |
0.25-60 |
0.3-80 |
0.5-120 |
0.3-60 |
0.4-80 |
0.5-120 |
100 |
0.5-120 |
0.6-180 |
0.8-250 |
0.6-120 |
0.9-180 |
1.2-250 |
150 |
1.5-300 |
2-500 |
3-600 |
2-300 |
3-400 |
4-600 |
200 |
4-600 |
5-1000 |
6-1200 |
5-600 |
6-750 |
8-1000 |
300 |
6-1000 |
7-1100 |
8-1200 |
10-1500 |
20-1800 |
30-2000 |
|
|
